Modulaire Geleidersystemen - LM-60Q “Quick Connection”

Het modulaire geleidersysteem LM-60Q van Incasys biedt een compacte en efficiënte oplossing voor de elektrificatie van lange bewegende motoren. Dit systeem is ideaal voor toepassingen zoals kranen, kettingtakels en andere bewegende machines, zowel binnen als buiten. Voor buitengebruik wordt een speciaal geformuleerd PVC-materiaal met anti-UV-additieven gebruikt, om verwering te voorkomen.

Belangrijkste Kenmerken van het LM-60Q Systeem:

• Snelle en Eenvoudige Installatie: Modules zijn snel en eenvoudig te monteren dankzij de snelle koppeling.

• Uitbreiding Geabsorbeerd: Elke module absorbeert uitzetting, wat de levensduur verlengt.

• Eenvoudige Vervanging: Modules kunnen snel en eenvoudig worden vervangen indien nodig.

• Capaciteit van 60 Ampère: Voor andere ampèrages wordt het LM-4 schroefkoppelsysteem aanbevolen.

• Rechte en Gebogen Lijnen: Beschikbaar in zowel rechte als gebogen uitvoeringen.

Toepassingen en Kenmerken

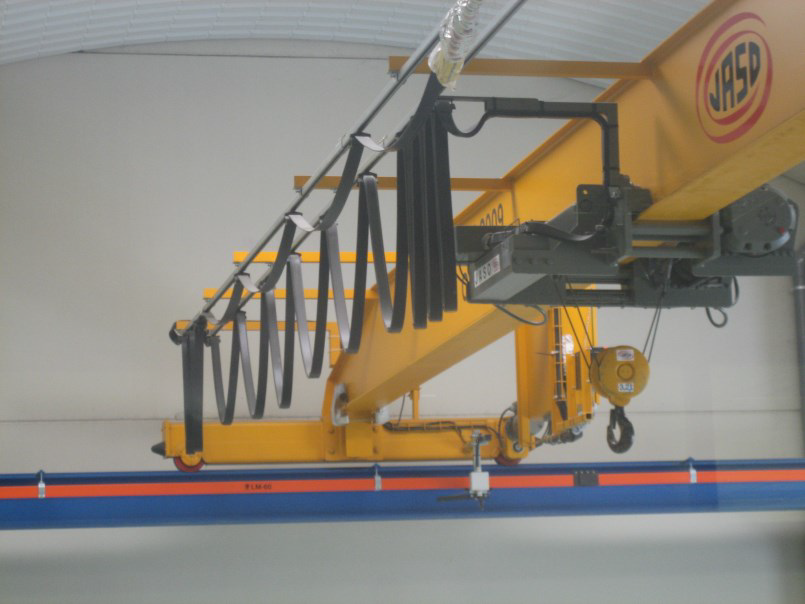

Het LM-60Q systeem is een beschermde elektrische leiding met een verplaatsbare stroomafnemer. Het biedt een veilige mobiele stroomvoorziening voor toepassingen zoals kranen, takels, bewegende elektrische machines en apparatuur, waar mobiele stroom nodig is.

Beschermingsgraad: Het modulaire LM-60Q systeem voldoet aan de normen UNE 20-324-89, CEI 144 en DIN 40050, met een beschermingsgraad van IP 237. Het systeem is gemonteerd op een diëlektrisch profiel in PVC met vier polen, waarbij de "aarde" lijn geel gemarkeerd is. Door parallelle montage van meerdere lijnen kunnen meer polen en hogere intensiteiten worden verkregen.

Binnen- en Buitenmontage: Geschikt voor binnentemperaturen van -10ºC tot +50ºC en buitentemperaturen van -30ºC tot +60ºC. Voor buitenmontage worden componenten met specifieke behandelingen en roestvrijstalen schroeven gebruikt.

Speciale Installaties: Voor installaties met lengtes groter dan 280 meter, of voor gecombineerde binnen- en buiteninstallaties, kunt u contact opnemen met onze Technische Dienst voor op maat gemaakte oplossingen. Voor installaties met gebogen secties is een tekening vereist, inclusief de reisafstand van de takel op de balk. De kleinste radius die wij kunnen fabriceren is 1 meter.

Basiscomponenten

PVC Behuizing: Gemaakt van rigide, zelfdovend PVC (UNE 20.672.83) en voldoet aan de specifieke normen UNE 21-0995 deel 9.8.1 voor thermoplasticiteit tot 70ºC.

Geleiders: Gefabriceerd uit elektrolytisch koper, conform de normen DIN 1787 / 17670 / 40500 en met CU-ETP kwaliteitscertificering. De dichtheid is 8,9 gr/cm3 en de uitzettingscoëfficiënt is 0,0165mm/m/ºC. De geleidbaarheid is 100% volgens IACS.

Het modulaire geleidersysteem LM-60Q van Incasys biedt de betrouwbaarheid en flexibiliteit die u nodig heeft voor de elektrificatie van uw bewegende apparatuur. Neem contact met ons op voor meer informatie of om een aangepaste oplossing voor uw specifieke eisen te bespreken.
