MODULAIR GELEIDINGSSYSTEEM UP

Het UP geleiderailsysteem is een modern stroomvoorzieningssysteem dat gebruik maakt van enkelpolige geïsoleerde geleiderails. Compacte oplossing voor de elektrificatie van lange afstand bewegende motoren. Het levert elektrische energie voor mobiele machines met toepassingen voor bovenloopkranen, staalfabriekkranen, proceskranen en soortgelijke installaties. Dit systeem is ontworpen voor binnenmontage.

• Geleiderails Materiaal: Aluminium (van 300 Amp tot 1250 Amp) met een roestvrijstalen contactstrip die zorgt voor minder slijtage van de geleider.

• Installatie: Aantal benodigde polen kan zowel verticaal als horizontaal worden geïnstalleerd, met de opening aan de onderkant, op rechte of gebogen trajecten.

• Lengte: Standaardlengte van 4,0 meter (andere lengtes zijn op aanvraag beschikbaar). Dit is een modulair systeem dat naar behoefte kan worden uitgebreid.

• Temperatuurbereik: Kan binnenshuis worden geïnstalleerd bij bedrijfstemperaturen van -20ºC tot +70ºC.

• Beschermingsgraad: IP20. Het gehele systeem is geïsoleerd en voldoet aan de huidige veiligheidsvoorschriften, waardoor het volledig beschermd is tegen direct vingercontact.

• Maximale spanning: 690V (380V).

TOEPASSINGEN EN KENMERKEN

Het UP geleiderailsysteem is een modern stroomvoorzieningssysteem dat gebruik maakt van enkelpolige geïsoleerde geleiderails. Het levert elektrische energie voor mobiele machines met toepassingen voor bovenloopkranen, staalfabriekkranen, proceskranen en soortgelijke installaties.

• Geleiderails Materiaal: Aluminium in 6063 legering (van 300 Amp tot 1250 Amp) met een roestvrijstalen contactstrip die zorgt voor minder slijtage van de geleider.

• Installatie: Geleiders kunnen zowel verticaal als horizontaal worden geïnstalleerd, altijd met de groef aan de onderkant. De trajecten kunnen recht of gebogen zijn.

• Lengte: Standaardlengte van 4 meter, andere maten kunnen op aanvraag worden vervaardigd.

• Temperatuurbereik: Bedrijfstemperaturen van -20ºC tot +70ºC.

• Maximale spanning: 690V (380V).

• Maximale reissnelheid: 600m/min.

• Beschermingsgraad: IP23. Het gehele systeem is geïsoleerd en voldoet aan de huidige veiligheidsvoorschriften, waardoor het volledig beschermd is tegen direct vingercontact.

BASISCOMPONENTEN

PVC Behuizing:

• Twee maten: UP-1 (32x24mm) en UP-2 (42x32mm).

• Fasegeleider:

  • Standaard (van -20 tot + 70ºC): oranje kleur RAL 2004.

  • Extreme omstandigheden (van -40 tot + 85ºC): grijs kleur RAL 7035.

• Aardgeleider: Gele kleur RAL1021 met een groene streep aan de zijkant.

• Dielektrische sterkte: 30-40 Kv/mm.

• Vlamvertragend: Klasse B1—geen brandende deeltjes, zelfdovend.

Geleiders: De aluminium geleiderail is vervaardigd in 6063 legering en voorzien van een roestvrijstalen AISI304 contactstrip (B) die een hoge geleidbaarheid combineert met een goede slijtvastheid.

• Voedingssets: Lijnvoedingen (elke verbinding) of eindvoedingen.

• Eindkappen: De open uiteinden van de geleider worden afgesloten door eindkappen.

• Glijhangers: Standaard afstand tussen ophangpunten is 1500 mm of 1800 mm, afhankelijk van het railmodel.

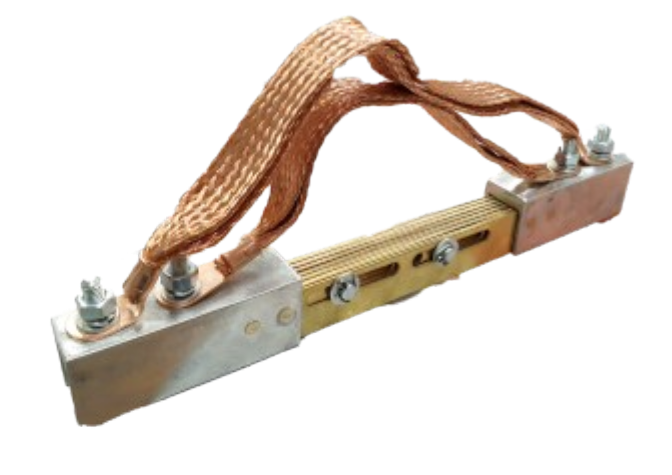

• Uitzettingsvoegen: Uitzettingsvoegen zijn nodig om de verschillende uitzettingen tussen koperen geleiders en stalen of betonnen constructies te compenseren, zonder de stroomvoorziening te onderbreken. Uitzettingsvoegen worden gebruikt wanneer de rail bochten heeft of wanneer de lengte meer dan 200 meter bedraagt.

• Isolatiesecties: Isolatiesecties zijn vereist om sommige delen van het traject uit te schakelen voor onderhouds- of reparatiewerkzaamheden zonder risico op elektrische schokken. Dubbele stroomafnemers moeten worden gebruikt om contactverlies te voorkomen bij het passeren van het geïsoleerde gebied. Omdat de dubbele stroomafnemer als elektrische brug kan dienen tussen de gescheiden rails, moet er een extra isolatiepunt worden gemonteerd bij het volgende verbinding.

• Stroomafnemers: Veerbediende stroomafnemers behouden uniform contact met de geleiderail en zijn vervaardigd van:

  • Structuur in aluminium met blauwe epoxylaag.

  • Borstelhouder in versterkt nylon.

  • Kolenborstels in metaalgrafiet.

Het UP geleiderailsysteem biedt betrouwbare, veilige en efficiënte stroomvoorziening voor een breed scala aan toepassingen. Neem contact met ons op voor meer informatie of om een oplossing op maat te bespreken voor uw specifieke behoeften.
